連接引線 室內機主板和顯示板使用1束7根的連接線連接，室內機主板插座上有2個引針未安裝引線。

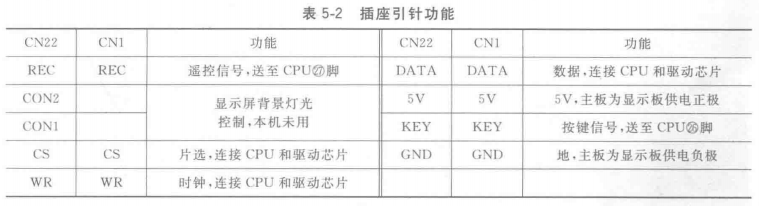

插座引針功能 室內機主板插座代號為CN22，共有9個引針，其中有2個為空針不起作用;顯示板插座代號為CN1，共有7個引針，和CN22插座的引針一一對應。引針功能見表5-2。

顯示屏顯示原理

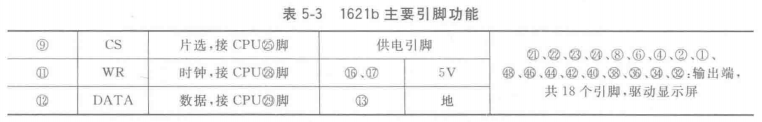

①顯示屏驅動芯片1621b  LCD顯示屏使用的馳動芯片為1621b，1621b是128 （32X4）點陣式存儲器映射多功能LCD驅動集成電路，共有48個引腳，在本機應用時有許多為空腳，主要引腳見表5-3。

1621b的⑨腳為片選信號輸入端，由CPU25腳控制，引腳為高電平時，數據不能讀入和寫出，并對申行數據接口電路復位;引腳為低電平時，室內機主板CPU和1621b之間可以傳輸數據和命令。11腳為時鐘信號輸入端，由CPU28腳控制。12腳為串行數據的輸入和輸出，和CPU29腳相連，CPU輸出的顯示命令就是由此腳發出的。

②顯示屏控制流程 空調器上電時，CPU片選引腳為高電平，對1621b進行復位，顯示屏字符全部顯示，約2s后全滅，進入正常的待機狀態。當CPU需要控制顯示屏顯示字符時，25腳片選1621b⑨腳，CPU28腳向1621b11腳發送時鐘信號，將需要顯示字符的命令由CPU29腳輸出，送至1621b12腳，1621b處理后，驅動顯示屏按CPU命令顯示相應的字符。
