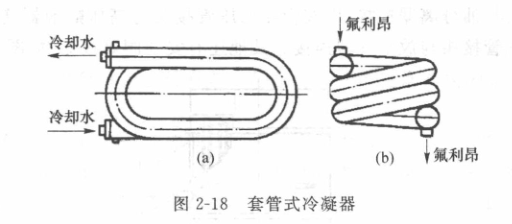

套管式冷凝器多用于小型氟利昂制冷機組,例如柜式空調機、恒溫恒濕機組等。其構造如圖2-18所示。它的外管通常采用50mm的無縫鋼管,內管為一根或若干根紫銅管或低肋銅管。內外管套在一起后再整形成螺旋形、螺旋管形或長腰形等幾種外形結構。

制冷劑的蒸氣從上方進入內外管之間的空腔,在內管外表面上冷凝,液體在外管底部依次下流,從下端流入貯液器中。冷卻水從冷凝器的下方進入,依次經過各排內管從上部流出,與制冷劑逆流方式,故換熱效果好。

套管式冷凝器可以套放在壓縮機的周圍,節省了壓縮冷凝機組的占地面積。其缺點是單位換熱面積的金屬消耗量大,而且當縱向管數較多時,下部的管子充有較多的液體,使傳熱面積不能充分利用，另外冷卻水流動阻力大，清洗困難，并需要大量連接彎頭，因此，這種冷凝器在氨制冷裝置中已經很少應用了。
