浮球節流閥又稱浮球調節閥,是一種自動調節的節流閥。利用一鋼制浮球?yàn)閱㈤]閥門的動力,靠浮球隨液面高低在浮球室中升降,控制一小閥門開啟度的大小變化而自動調節供液量,同時起節流作用。

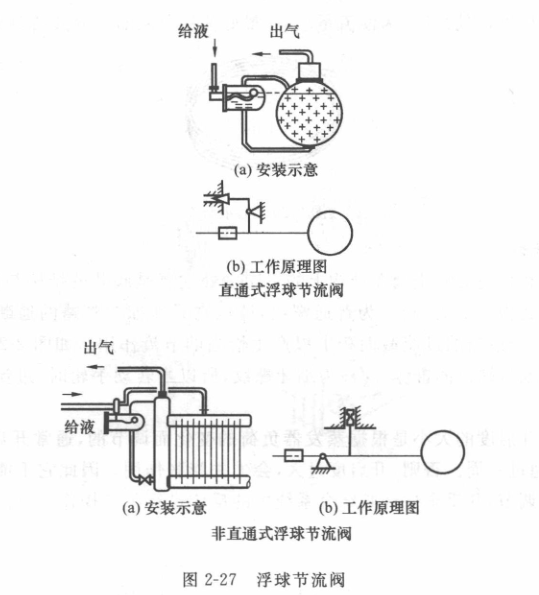

當容器內液面降低時,浮球下降,節流孔自行開大,供液量增加;反之,當容器內液面上升時,浮球上升,節流孔自行關小,供液量減少。待液面升至規定高度時,節流孔被關閉,保證容器不會發生超液或缺液的現象。浮球節流閥是用于具有自由液面的蒸發器,液體分離器和中間冷卻器供液量的自動調節。在氨制冷系統中廣泛應用一種低壓浮球閥。按液體在其中流通的方式,分直通式和非直通式兩種,如圖2-27所示。

直通式的特點是進入容器的全部液體制冷劑首先通過閥孔進入浮球室,然后再進入容器。結構和安裝簡單,但由于液體的沖擊作用引起浮球室的液面波動大,調節閥的工作不太穩定，而且液體從殼體流和蒸發器,是依靠靜液柱的高度差,因此液體只能供到容器的液面以下。

非直通式的特點是閥座裝在浮球室外,經節流后的制冷劑不需要通過浮球室而沿管道直接進入容器。因此浮球室液面較平穩,而且可以供液到熒發器的任何部位,但結構與安裝均較復雜。
