連桿大頭軸瓦間隙的測量通常在下瓦的兩側放軟鉛絲(鉛絲的直徑應和間隙相適應)，可涂少許黃油固定在軸瓦上，然后把下瓦裝復上緊。再把下瓦拆下，用外徑千分尺測量壓扁的軟鉛絲厚度。連桿大頭軸瓦的間隙一般為軸頸的千分之一。上軸瓦100°角內不應有間隙。

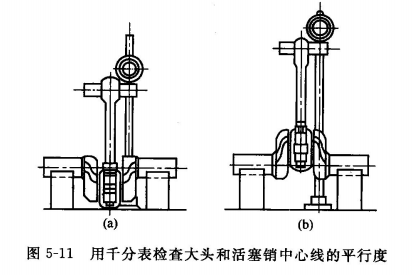

連桿大頭軸承中心線與活塞銷中心線平行度的測量測量時將連桿裝在曲軸上，活塞銷壓人連桿小頭襯套內，然后將曲軸放在V形鐵上，如圖5-11所示。將待臉測的連桿放置成垂直狀態，使曲柄梢在最低位置，然后用千分表測最活塞銷的傾斜度，并將傾斜量和傾斜方向記錄下來。隨后將曲軸轉動180°，將連桿仍放在垂直的位置，再用千分表進行第二次測量，側得差值即可判斷兩中心線的平行度。

  如發現活塞銷傾斜度過大時，證明連桿有彎曲，應進行檢查，合格的連桿，在銷子的每100mm長度上不得超過0. 1 mm的傾斜度。
