當環境溫度傳感器檢測到環境溫度在設定值以下時，啟動曲軸箱加熱器開關K7，同時，用該傳感器也可以設定防止結冰臨界參數。系統在冬季待機狀態下，水溫在達到該臨界參數時，機組自動進入制熱運行，并啟動水泵，防止結冰。

控制器還設置了空調系統保護檢測端子、德州空調系統啟動/關閉開關輸入信號端子及運行模式轉換輸入信號端子。P1-P4是空調系統的高壓、低壓保護信號輸入端。空調系統運行時，一旦超過高壓或低壓限定值，控制器通過壓力傳感器立即得到該保護信號，并采取措施保障系統安全運行。P5和P6是壓縮機電流過載信號輸入端。壓縮機一旦由于某種原因使電動機電流過載，控制器通過采樣電流互感器感應出的過電流保護信號，立即斷開該壓縮機的電源、回路。P7是水流量開關信號輸如端，在制冷運行時，利用水流量開關防止因水流量不足而引起板式換熱器結冰凍裂，也可避免水泵在無水狀態下運行而損壞機械密封。P8和P9是空調系統啟動/關閉和運行模式轉換輸入信號端子，根據室內操作開關信號和運行模式信號的輸入，空調系統立即按照操作的要求運行。

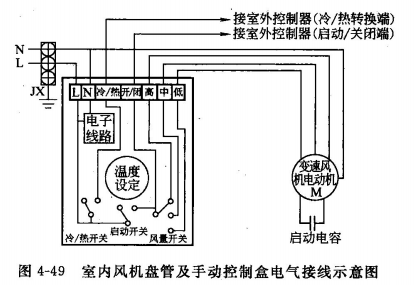

圖4-49是室內風機盤管末端裝置手動控制盒與室內風機盤管最簡要的電氣連接。用戶對室內溫度的要求，可通過問度設定旋鈕進行調節。風機盤管的變速電動機通過風量開關的切換對其進行變速換擋。空調系統的啟動/關閉和制冷/制熱運行模式通過啟動開關和冷/熱開關的切換直接向室外控制部件發送交流信號，構成室內、室外控制系統的電氣連接。
