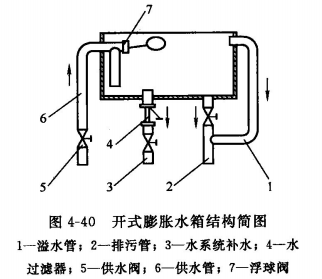

常用的形脹水箱有開式和閉式兩種。開式膨脹水箱的配件主要包括補給水管、滋水管膨脹管、信號管、排污管等，此外在箱蓋上應該配透氣管。開式膨脹水箱的結構如圖4-40所示。對于與大氣相通的開式膨脹水箱，必須安裝在水系統的最高點以上。另外，膨脹水箱與水泵的相對位里也是比較重要的，由于水泵進口處于低壓區，很容易發生汽蝕。因此膨脹水箱應置于水泵吸入側，以穩定這里的壓力，同時管路其他部位也不至于形成負壓區。

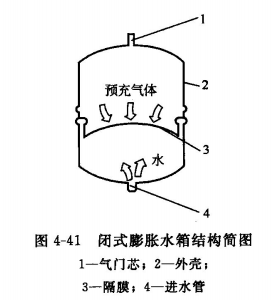

閉式膨脹水箱為鋼質外殼，內有一合成材料制成的隔膜，這層隔膜將幼中充有空氣與循環水隔開，如圖4-41所示。由于水不與空氣直接接觸，不易氧化、結垢和銹蝕，延長了使用壽命。同時，閉式膨脹水箱內部具有預充壓力，可以安裝在水泵吸入側的任意位置，而無需像和大氣相通的開式形脹水箱那樣必須安裝在水系統最高點處。

另外，箱體應注意進行保溫。當膨脹水箱兼用于供冷和供暖兩種工況時，特別要注意安裝條件，以防冬季因水箱內水的結冰而造成箱體結構的破壞。
