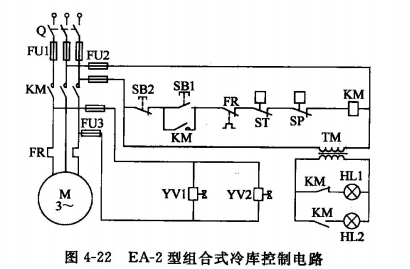

EA-2型組合式冷庫控制電路如圖4-22所示。主電路有刀開關Q,熔斷器FU1,交流接觸器的主觸點KM,熱繼電器的熱元件FR及馭動壓縮機的三相異步電機M,控制電路比較簡單,除啟動按鈕SB1I和停車按鈕SB2外,還有沮度控制器ST,壓力控制器SP,熱繼電器的常閉觸點FR和文流接觸器線圈KM。
濟南冷庫溫度的自動控制由溫度控制器ST控制,其感溫包放置在冷藏庫的中間,并調節好控制溫度的上下限。當庫溫上升到上限時,觸點ST閉合,接觸器KM得電吸合,主電路接通,壓縮機運行制冷,庫溫隨之下降,當庫溫降到下限時觸點ST斷開,線圈KM斷電,主電路斷開,壓縮機停機,庫溫又開始回升,從而自動地將庫溫控制在一定范圍內。
壓縮機運行過程中出現排氣壓力過高和吸氣壓力過低時,觸點SP斷開,線圈KM斷電,主電路斷開,壓縮機停機。
與主電路并聯的制冷劑電磁閥YV1與壓縮機電動機同步工作。當壓縮機運行時,YV1打開,制冷劑經其進入膨脹閥;當壓縮機停機時,YV1關閉,避免了停機后制冷劑繼續進人蒸發器。
與主電路并聯的水量電磁閥YV2也和壓縮機同步工作,當壓縮機運行時,YV2打開,給冷凝器供水。當壓縮機停機時,YV2關閉,停止向冷凝器供水,并能根據冷凝器的熱負荷自動調節進入冷凝器的冷卻水量,冷凝壓力升高時,YV2開大,冷卻水量增大;相反,冷卻水量減少。當冷凝壓力超過設定值而水量不適當時,壓力控制器觸點斷開,使壓縮機停止運行。
熔斷器FU1, FU2和FU3起短路保護作用。熱繼電器FR起過載保護作用。交流接觸器KM起零壓和欠壓保護作用。
信號燈HL1和HL2用于指示壓縮機的工作狀態,壓縮機工作時,線圈KM通電,與KM常開觸點串聯的信號燈HL2亮,而與KM常閉觸點申聯的燈H L1熄滅。相反,當壓縮機停止工作時,則KM斷電,HL2熄滅,HL1亮。指示燈的6V工作電壓用一只380V/6V的變壓器供電。
