在水蒸氣滲透過程中,圍護內部是否產生冷凝現象,可按下述步雙進行驗算:

1、以構造層具有的蒸汽滲透阻為比例繪出圍護結構的斷面圖形。

2、根據庫內外空氣溫度t_w和t_n,計算圍護結構內各層材料邊界處溫度,然后查表錄3、附錄4)求出最大水蒸氣分壓力P_q·b,值并作出最大水蒸氣分壓力P_q·b的分布線。

3、根據庫內外空氣的溫度(t_w和t_n),確定水蒸汽分壓力然后計算圍護結構內層水蒸氣分壓力P_q值，并作出P_q的分布線。

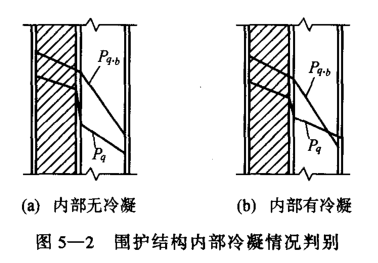

4、根據P_q線和P_q·b相交與否來判定圍護結構內部是否會產生冷凝現象，如圖5-2所示，如P_q線與P_q·b線不相交，說明圍護結構內部不會產生冷凝，若相交，則內部產生冷凝。
