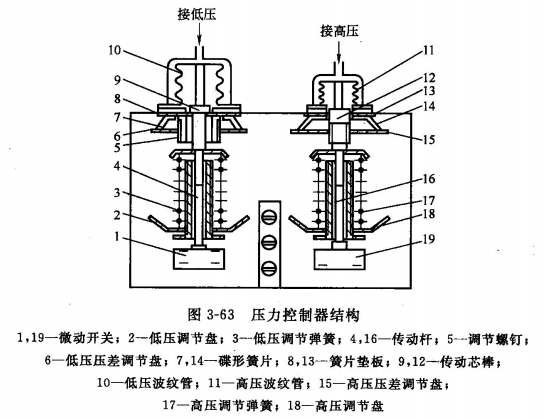

下面以機械式高低壓壓力控制器為例說明其工作原理，它的結構如圖3-63所示。內部觸點位置如圖3-64所示。

低壓氣體通過毛細管進入低壓波紋管10，若低壓氣體的壓力大于設定值時，由波紋管的彈力通過傳動芯棒9、傳動桿4克服彈簧3的預緊力，按下微動開關1的按鈕，微動開關的常開觸點接通濟南壓縮機的控制電路，壓縮機正常運行。若吸氣壓力低于設定值時，則調節彈簧3的彈力克服波紋管的彈力，將傳動芯棒9抬起，消除傳動桿4對微動開關1的壓力，再由開關自身的彈力使開關抬起，于是電路斷開，壓縮機停止運行。

高壓氣體通過毛細管進入高壓波紋管11，當其壓力小于設定值時，彈簧17克服波紋管11的壓力，把傳動桿16抬起，微動開關19的常閉觸點靠自身彈力抬起，使電路閉合，壓縮機正常運行，若壓縮機排氣壓力超過設定值時，高壓波紋管11上的壓力克服彈簧17的彈力，傳動桿16下移，按下微動開關19，使電路斷開，壓縮機停止運行。

壓力控制器高、低壓壓力的設定值，可通過轉動高、低壓壓力調節盤調節彈簧預緊力來改變。高、低壓力下限和上限差動壓力值，可通過高、低壓壓差調節盤調節碟形彈簧預緊力來改變。

在壓力控制器中，低壓壓力控制器的設定值是使觸點斷開的壓力，使觸點自動閉合的壓力值為:設定壓力+差動值。高壓壓力控制器的設定值是使觸點斷開的壓力，允許觸點接通的壓力為:設定壓力一差動值。
