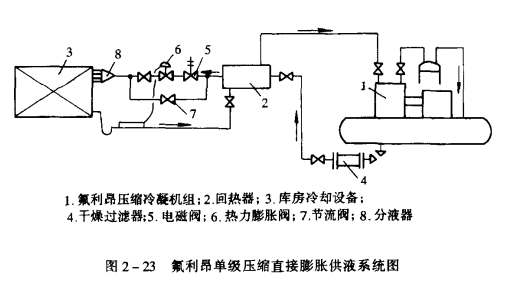

系統組成如圖2-23所示。它與氨制冷系統相比主要區別在于，增設了干燥過濾器、回?zé)崞鳌崃ε蛎涢y、電磁閥等部件，而且系統簡單，自動化程度也較高。

在小型蔬菜水果冷藏氣調庫的氟利昂單級壓縮直接膨脹供液系統中，通常采用氟利昂壓縮冷凝機組，有兩種結構形式:一種是風冷式壓縮冷凝機組，是由制冷壓縮機、風冷冷凝器、儲液器、于燥過濾器等組成。另一種是水冷式壓縮冷凝機組，由制冷壓縮機、油分離器、水冷冷凝器、干燥過濾器等組成。

氟利昂單級壓縮直接膨脹供液系統的工作流程是:從庫房冷卻設備3出來的氟利昂低壓蒸氣進人氟利昂壓編冷凝機組1中的壓縮機進行壓縮，由壓縮機排出的高壓氣體經由機組內的油分離器將所夾帶的潤滑油分離出來，然后進入水冷式冷凝器(或風冷式冷凝器)，在其中被冷凝為液體。氟利昂液體由冷凝器(或儲液器)下部的出液管排出并經過干燥過濾器4，將所含的水分和雜質過濾掉，再經回?zé)崞?/span>2，在回?zé)崞鬟^冷后的氟利昂液體進入熱力膨脹閥6節流減壓，并經分液器8將低壓氟利昂液體均勻地送往庫房冷卻設備3。在庫房冷卻設備內，氟利昂液體吸收庫房內的熱量，汽化成為低溫低壓蒸氣，經回?zé)崞?/span>2提高過熱度后又重新被壓縮機吸入，再次被壓縮，如此往復循環，以達到制冷的目的。
