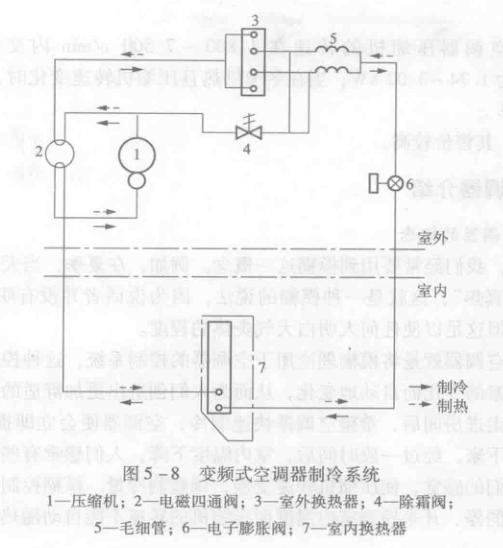

變頻式空調器控制系統由微電腦芯片進行控制，其控制系統如圖5-7所示，而制冷系統如圖5-8所示。變頻控制空調器制冷系統的組成與普通空調器基本一樣，主要由壓縮機、室內換熱器、室外換熱器、電磁四通換向閥、電子膨脹的毛細管和除霜閥等組成。其中電子膨脹閥由微電腦控制，通過脈沖電動機驅動杠桿升降，從而帶動閥芯上下移動，使制冷劑保持適當流量。除霜閥則在空調器制熱時用以除霜之用，除霜完畢后，該閥關閉。

變頻控制空調器的控制系統主要通過感溫器傳遞信息，所以該種空調器的感溫器較多。一般室內機組裝有空氣溫度傳感器和茹發器溫度傳感器，其中空氣溫度傳感器裝在蒸發器前面，用于測定室內溫度;外設金屬套管的蒸發器溫度傳感器裝在其右側，用于測定室內機車發器的溫度。室外機組通常裝有空氣溫度傳感器、高壓管路溫度傳感器和低壓管路溫度傳感器。其中空氣溫度傳感器裝在室外機冷凝器上方，用于測定室外溫度;高壓管路溫度傳感器外面套有金屬管，被裝在壓縮機高壓出口管路上，用于防止壓縮機高壓壓力過載;低壓管路溫度傳感器的外面同樣設有金屬管，一般裝在儲液管附近，用于測定低壓回氣管的溫度，以確保電子膨脹有恰當?shù)拈_啟度。
