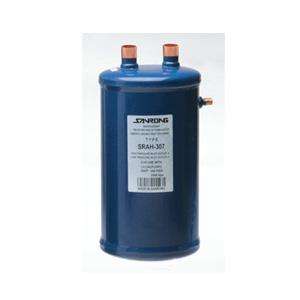

儲液器的作用是防止液態制冷劑流入壓縮機。它的安裝位置應在壓縮機與冷凝器之間。空調器制冷系統中所用的儲液器一般分為以下兩種:

1)將儲液器與冷凝器混合在一起，即利用冷凝器下部容積作為儲液器，不單獨設置儲液器，這種方式一般適用于比較小型的空調器。

2)單獨設置儲液器，其連接方法有兩種。①將普通型儲液器連接在壓縮機回氣管路上，該連接方法一般用于熱泵型空調器中。其工作原理是:從蒸發器出來的液態制冷劑由吸入管入口進入儲液器中，依靠自重落入筒底，而氣態制冷劑則由吸入管的出口經過儲液器而吸入壓縮機內。②如果空調器采用滾動轉子式壓縮機，則儲液器可和其連接在一起，該種儲液器的結構簡單，在一個封閉的簡型殼體中有一根從蒸發器而來的回氣管和一個至壓縮機吸入口的吸入管，兩根管互不相連。
