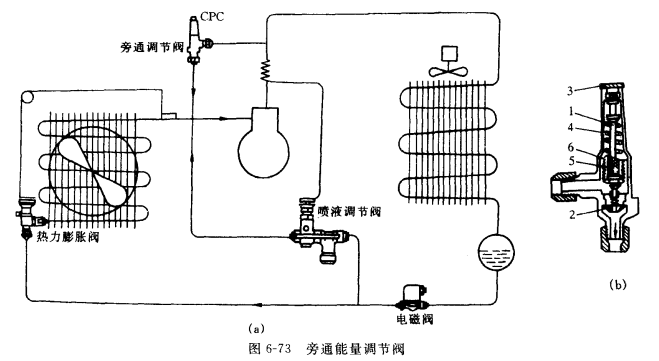

自動旁通閥也稱為“旁通能量調節閥”如圖6-73所示。用于不具備卸載機構的中小型壓縮機系統內。

旁通能量調節閥實際上是一種閥后的便壓閥 ,當壓縮機吸氣壓力下降到設定值時,作用在網盤2下方的吸氣壓力不足克服彈簧4的張力(該張力即設定壓力值),于是旁通閥開啟,吸氣壓力越低,開啟度越大,制冷劑旁通量也越多,從而保證維持壓縮機一定的吸氣量 ,延長了工作時間。

使用自動旁通閥后, 壓縮機排氣溫度升高 ,甚至超過允許值, 需采取如下措施:

①旁通回氣通過迪液桶頂部 ,用以降溫。

②熱氣旁通回流至蒸發器后半部 ,使熱力膨脹閥開大,從而降低吸氣溫度,使排氣溫度不致過高。

③加裝噴液調節閥。
