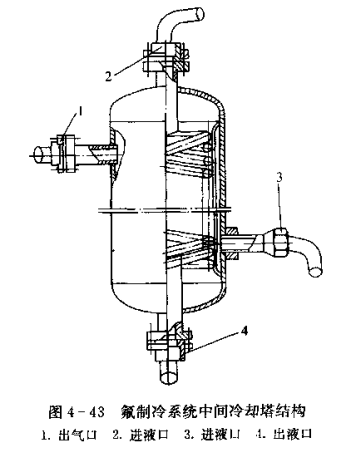

氟制冷系統的中間冷卻塔結構如圖4-43所示，它是由風板制成的一個圓筒體，其內有一組螺旋排管，筒體上設置有兩個進液口、一個出液口和一個出氣口。其中一個進液孔與排管相連，氟液經進液口進入排管內并在管內流動。經熱力節流閥節流后進行蒸發的另一部分氟液從另一進液口進入筒內后，在排管外對管內的氟液進行吸熱，使之達到冷卻。蒸發后的氨氣從出氣口放出與低壓級制冷系統排出的氣體混合，混合后的低溫蒸氣再被濟南生產的高壓級制冷壓縮機吸入。
