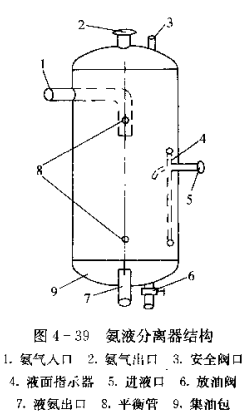

氨液分離器的結構如圖4-39所示。它是一個由鋼板制成的筒體，在筒體上設有氨氣入口、氨氣出口、安全閥、液面指示器、進液管、放油閥、液氨出口、集油包和平衡管等，氨液分離器用于重力供液系統，其作用是將蒸發器或冷卻管內所蒸發的氣體和氨液分離掉，避免壓縮機縮短行程，以保證蒸發器的供液量。

氨液從進液管進入筒內，經集油包濾除潤滑油再從氨液出口進入蒸發器。而經蒸發器蒸發的濕蒸汽再從分離器的進氣管進入筒內進行分離，使蒸汽中的液滴落到底部。氨氣由氨氣出口流回制冷壓縮機，而氮液經氨液出口重新流入蒸發器。

 氨液分離器有立式與臥式兩種，其工作原理基本相同。
