半導體式溫度控制器：此溫度控制器的感溫元件由多個二極管串接并封閉在玻璃管內而成。由于半導體管的PN結對溫度變化敏感，正向壓降具有線性的溫度特性，因此它有較寬的測溫范圍。

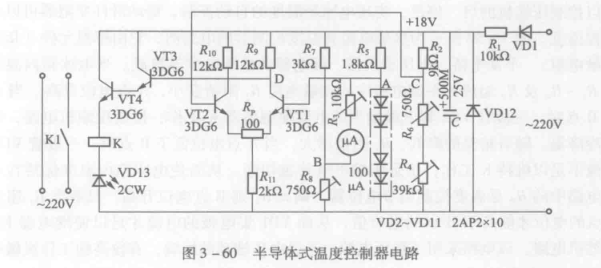

其控制電路如圖3-60所示，R₅、VD2~VD11、R₇、R₈、R₃和電流表組成模擬溫度計:R₅、VD2~VD11、R₂、R₆、R₄組成測溫電橋。當電冰箱內溫度升高時，VD2~VD11正向壓降減小，D點電位升高，VT4發射極電位也升高。隨著溫度的繼續升高，當VT4發射極電位升高至足以使繼電器動作時，接通壓縮機電路，于是壓縮機運轉制稚。當電冰箱內溫度降低時，D點電位下降，VT4發射極電位也隨之下降。當VT4發射極電位降至繼電器釋放電壓時，繼電器復位，切斷壓縮機電路，則電冰箱停止工作。
