自然通風逆流式冷卻塔一般用豎井將熱水送到配水高程，用梢式或管式配水系統將水分布到整個塔的斷面上，再用噴頭將水灑向填料。

豎井為一個豎立的井筒，底部與循環水壓力管道連接，頂部為開敞式，熱水經豎井送到配水槽(管)高程二從壓力管道到豎井，水流流速減低.并經過一個90°的轉彎，容易造成豎井內水面不平穩，并伴有旋渦產生，因而影響進入主水槽水流的均勻性。為了使豎井內水流平穩，可在壓力管道連接豎并的轉彎處，裝設導流設備，在豎井內裝設整流格柵，并限

制通過豎井的水流速度，一般不大于0.5m/s。

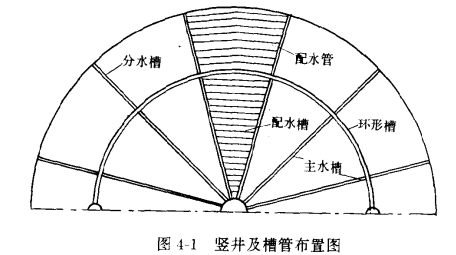

冷卻塔一般設一個豎井。在塔面積大時，由于受水槽長度的限制，需要幾個豎井，如內蒙豐鎮電廠，塔淋水面積3000m2，用三個豎井，布置在間一直線上，中央豎井負擔內圈供水。用槽式配水;另外兩個豎井負擔外圍供水，用管式配水，如圖4-1。

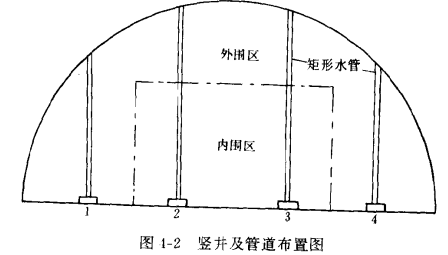

直徑2.2m的循環水管，在進入冷卻塔前分,成三條，一條直徑1.6m的水管通中央豎井，兩條直徑1.1m的水管通兩側豎井。四川江油電廠，冷卻塔淋水面積6500m2。用四個豎井布置成一直線，如圖4-2所示。

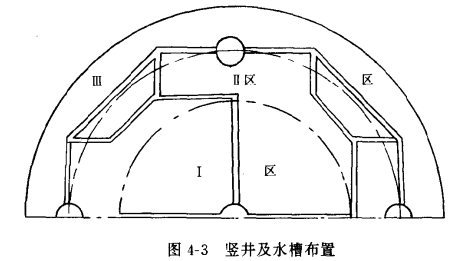

用一條熱水管沿程將水分配到四個豎井，再由豎并分配給內、外圍矩形斷面的水管.中間兩豎井負擔內圍和部分外圍的配水，另外兩豎井負擔外田的配水。在內、外圍矩形水管垂直方向布置配水管，間距1m。四川成都電廠，冷卻塔淋水面積為4500m2，用5個豎井，中央1個，四邊4個，如圖4-3所示。

用三條直徑1.4m的供水鋼管分別連接五個豎井。用槽式配水，在平面上分Ⅰ、Ⅱ、Ⅲ三個區。Ⅰ區的配水由中央豎井負擔，沿4個半徑方向接出4條主水槽，每條主水槽左側布置3條與之垂直的分水槽，在分水槽垂直方向布置配水槽，間距1.25m。Ⅱ、Ⅲ區的配水由其他豎井負擔。四個豎井之問用環形主水槽連接，沿主水槽兩側垂直方向布置配水槽，間距1.25m。

當采用多個豎井時，應使各豎井內水面高程基本一樣。
