由風華電冰箱廠生產的BCD-220型豪華大冷凍室雙溫雙控電冰箱是一種新型的、具有36h停電依然使食品保鮮的蓄冷器結構的電冰箱。其外形美觀,新穎,性能顯示、自動報警等功能齊全。

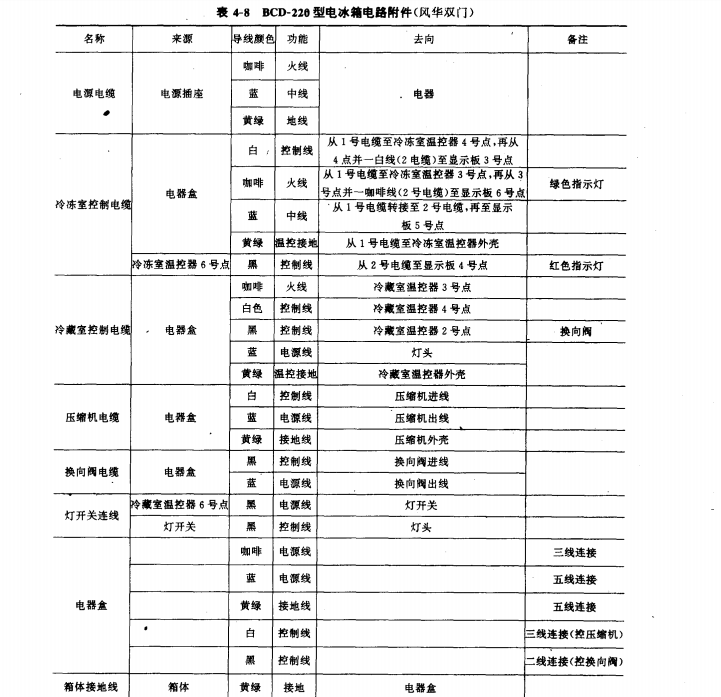

BCD-220型電冰箱的電路接線方式如圖4-19所示,電路附件如表4-8所示。

（1）電路分析

當電冰箱接通電源后,冷藏室溫度控制器的3-4和3-6接點接通,并分別向壓縮機和照明燈供電;而2-3接點斷開,使電磁閥處于起始狀態。同時,冷凍室溫控器的接點3-4和3-6接通，并分別向壓縮機和性能顯示器供電,這時壓縮機也啟動,而且性能顯示器上的紅色指示燈應亮。

在制冷系統循環以后,蒸發器制冷,當冷凍室內溫度達到低于十5℃以后，冷凍室溫控器3-6觸點斷開,性能顯示器上的紅色指示燈熄滅。

當冷藏室內溫度達到預定溫度時,冷藏室溫度控制器切換,即觸點3-4斷開，而觸點3-2接通,電磁閥工作。這時,制冷系統中的制冷劑循環,直至冷凍室內的溫度達到預定的要求，冷凍室的溫度控制器切換,從而切斷電源使壓縮機停止工作。

在電冰箱通電后,箱體頂框前后的綠色電源燈亮,制冷系統投入運轉。

(2) 性能顯示

綠色燈為電源指示燈。

紅色燈為報警燈。

黃色指示燈為速凍指示燈。當需要速凍時,可將速凍鍵推向右方接通位置ON,此時黃色指示燈亮,壓縮機連續不斷地運轉。

若箱內溫度已達到要求應將速凍鍵推向左方OFF位置,此時黃色指示燈熄滅。

電冰箱的化霜：

當電冰箱冷凍室內的霸層厚達3一6mm時,若化霜可停機也可自動化霜(冷藏室）。
