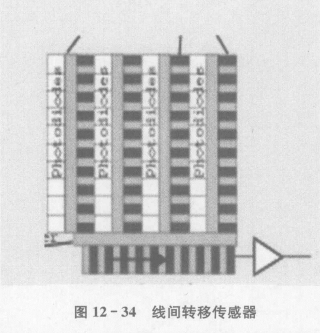

圖12-34所示為線間轉移(JnterlineTransfer)傳感器。

線間傳感器架構將生成光的電荷轉移到緊臨像素的屏蔽區域。傳感器失去了圖像敏感區域,但速度卻得以提高。

在線間圖像傳感器中,光敏感和讀出功能是分開的。每個像素被一個屏項了光線的垂直CCD(VCCD)包圍,該VCCD可以轉移電荷,這使得線間傳感器能在捕捉一幀圖像的同時將前一幅圖像移走,從而實現了內置的電子快門能力。線間傳感器的開發時間晚于全幀和幀傳輸傳感器。隨著線間技術的成熟,它已經能夠提供機器視覺所需的更高的分辯率和更高的幀速率。如今,線間傳感器是3D物體成像最常用的傳感器形式,其應用包括確認電路板上放置了正確的元件,或者檢驗封裝后的IC,以確保引線沒有彎折。

總而言之,線間轉移傳感器提供了VGA到百萬像素級的分辯率,以及很高的全阱容量。它們還具有低噪聲.大動態范圍.快門電子化,高幀速率和低污跡等特點,可以實現短時曝光。
