通風機按其空氣流向與通風機主軸的相互關系來分:可分為軸流式和離心式兩種。

1、軸流式風機

空氣流向與風機主軸平行的風機稱為軸流式風機，它的特點是風量大、風壓小，耗電省、噪聲大，較多地用于紡織廠的空調系統中。

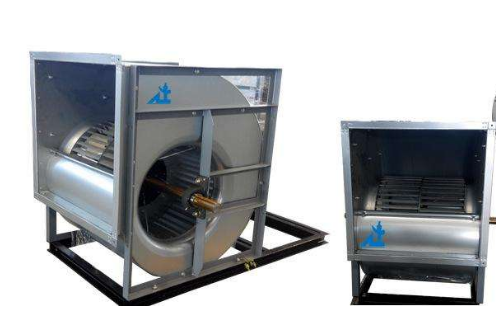

2、離心式風機

空氣氣流送出的方向與風機旋轉軸呈直角的風機稱為離心式風機。它的特點是風壓較高、風量較小，相對來說噪聲較低，一般空調系統常采用離心式風機。由于離心式風機風壓較大，可以將空氣輸送到較遠的地方。

離心式風機分左旋、右旋兩種。從電動機一端觀察，葉輪順時針旋轉的為右旋，逆時針旋轉的為左旋。風機出口方向可以在圓周上做25°等角度調整。

(1)風機的傳動方式分為以下4種:

·A—表示直接傳動;

·B—表示懸臂支撐，皮帶傳動，皮帶輪在軸承中間;

·C—表示懸臂支撐，皮帶傳動，皮帶在軸承外側;

·D—表示懸臂支撐，聯軸器傳動。

(2)風機型號4-72-1-1 No.8C的含義如下:

·C—傳動方式為C型;

·No. 8—通風機機號;

·1—通風機設計順序號為一次;

·1—通風機進口為單吸口;

·72—通風機在最高效率點時的比轉速;

·4—通風機在最高效率點時，全壓系數乘以10化成的整數。

離心式通風機產生風量和風壓的原理，是因?yàn)轱L(fēng)機組內有一個葉輪，電動機帶動葉輪作旋轉運動時，葉片推動空氣運動產生離心力，使空氣流向葉輪和漸開型機殼之間的螺旋空間，經減速增壓后由風機出口送出。

離心式通風機的結構簡單，它是由機殼、葉輪、旋轉軸、軸承、機座組成。風機葉輪的葉片有直葉片、前彎片、后彎片等形狀。隨葉輪葉片形狀不同，所產生的風量及風壓也不同。
