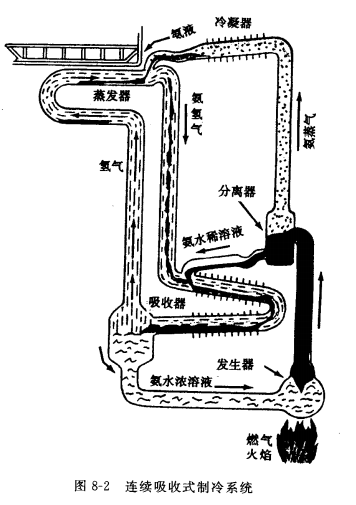

以氨為制冷劑,水為吸收劑,氫(也可以是氨)為擴散劑的制冷系統(圖8-2), 能連續工作并制冷。由于氫(或氨)氣的存在,可以加速氨蒸氣在氫氣中的擴散速度，因此氧稱為擴散劑,而這種系統又稱為吸收一擴散式制冷系統。

盡管許多公司有不同的基本系統,但運行原理相同。當燃燒器點燃時，發生器得到熱量。氨蒸氣從溶液中移出，熱蒸氣向上流過虹吸管。當熱握蒸氣向上流過該管時,挾帶少量溢液到分離器的上液位。大部分液體溶液處于分離器底部流入吸收器，熱的較輕的氨蒸氣上升到管項部 , 進入冷凝器。熱氨蒸氣隨之凝結成液體。此時純凈的液氨靠重力流入蒸發器。因液體總是保持它自身的液位，故液氨經液氨管溢流入蒸發器,并在一系列水平擋板上形成大的淺池。

給蒸發器加入大量氫氣,允許液氨在低溫低壓下蒸發( 道爾頓定律)。在蒸發過程,所從冰箱的食品間吸熱并使冰氣氣愈多是氨愈少則蒸發溫度俞低。蒸發的氧氣與氫氣混合。同時,氨和水從分離器向下流到吸收費頂部。在這里與來自蒸發器的氫和氨蒸氣混合氣體相遇。溫度適當低的稀溶液吸收氨蒸汽。因氫氣不溶于水而保持不變。由于氫氣非常輕 ,故上升到吸收器頂部并返回蒸發器。

因為是空氣冷卻,吸收器帶有外助片。被冷卻的稀溶液從氨氣混合氣體中再從而放出大量熱。風冷起片排放這些熱量 ,而使冷凍過程得以繼續。氨水并再次開始循環。

該裝置為焊接設備,無運動部件,磨損和失調。因在室內(環境)溫度為38℃總的壓力約為2864kPa,故必須有堅固的結構以保證使用壽命。為得到-18℃的蒸發溫度,所液必須在208. 1kPa壓力下沸騰。這就意味著當力為2864kPa時,氫氣必須補充余下的壓力2655. 9kPa。此類冰箱在家用冰箱中有獨特之處。
