圖8-2為帶泵的連續吸收式冷凍系統。采用所作為制冷劑，氨水稀溶液作為吸收劑。可用任何加熱方式,但以天燃?xì)狻⑺魵饣蛞夯蜌鉃樽罴选?/span>

此系統在兩個壓力下和運行。高壓側壓力為1484~2174kPa, 而低壓側壓力為380~518kPa。高低壓側靠止回閥、液封泵和其他控制裝置分隔。運行系統包括發生器，冷凝器、蒸發器和吸收器四部分。

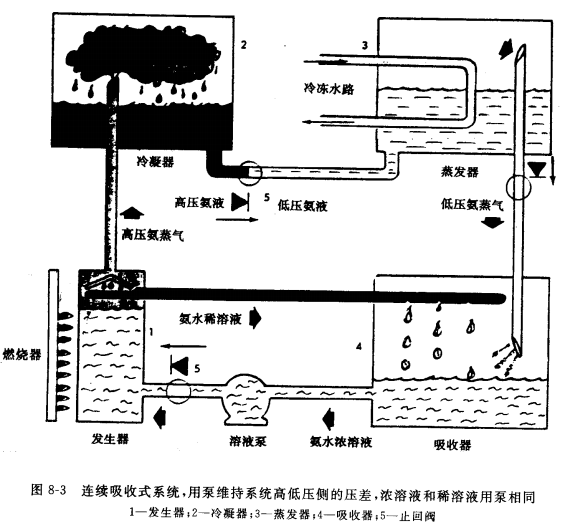

圖8-3中發生器被立式燃燒器加熱。加熱使液體汽化，氨液變成氣體。氨氣通過管路上升到空冷冷凝器。在冷凝器中，氨氣的熱量被流經冷凝器的空氣帶走。氨氣凝結成液體，此液體將成為制冷劑。高壓液體制冷劑進入蒸發器。在蒸發器中，水通過管東，并從冷卻面帶走執重。來自水管的熱量傳遞給液體制冷劑。管中水返回需要被冷卻的區域。在低溫下，水將從被冷卻區吸收熱量。

制冷劑從冷凍水環路中吸收熱量，使自身沸騰而變成氣體，氣體制冷劑由被冷卻的溶液吸收器吸回，并把熱量排向外部空氣。然后，液體制冷劑由溶液泵送回，經預熱后進入發生器，反復進行循環。
