1、PN型屏蔽泵的特點。如圖3-68所示，泵與電動機共用一個外殼。泵的葉輪與電動機的轉子裝在一根軸上。這樣不但節省了傳動聯軸節，同時也提高了氣密性能。泵為臥式安裝，運轉時產生的徑向力和轉向力由滑動軸承來承受。滑動軸承鑲在蓋板和軸承座內。泵體與電動機法蘭連接處、端蓋與電動機殼體連接處均用四氟乙烯墊片及耐油橡膠環密封。屏蔽泵為普通離心泵，通常采用吸程較高的凝結水泵葉輪。由于所需的壓頭不高，一般為單級。屏蔽泵的電動機與普通電動機不同，在轉子的外側及定子的內側各加上一個圓筒形的屏蔽套。屏蔽套是由非磁性的耐腐蝕材料1 Cr18Ni9Ti不銹鋼制成的，兩端用氫弧焊焊接，以防止溶液對轉子與定子的腐蝕并保證氣密性。

2、PN屏蔽泵的工作原理。屏蔽泵的工作過程是工作液體從泵體的吸入口進入，經葉輪升壓后從出口排出。一少部分液體經連接管流入電動機的后端蓋，用于冷卻和潤滑軸承。還通過定子屏蔽套與轉子套間的空隙，用于冷卻電動機，最后冷卻和潤滑軸承后回到葉輪的進口，這種結構稱為外循環式屏蔽泵。還有一種內循環的結構形式，用于冷卻和潤滑的液體從蓋板上的小孔引入，經滑動軸承、定子與轉子間的空隙及滑動軸承后，從軸承中心的小孔流回到泵的進口處。

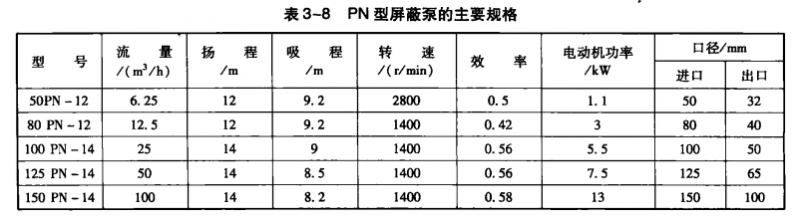

3、PN屏蔽泵的主要規格參見表3-8。
