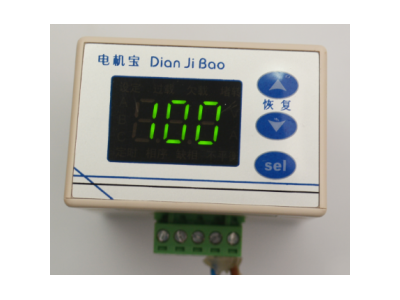

JFY-801數字式電機保護器使用說明書

三、 主要技術指標

指  標	型  號 JFY-801	單位
額定電流設定范圍	1～100	A
電流測量精度	±1%	-
電源電壓	AC 220V	V
觸點容量	3A/440VAC（純阻性負載）	-

四、 操作指南

l 查看A、B、C三相電流

正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

l 電動機額定電流值設置（整定電流）

長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變?cè)O(shè)定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

l 告警（保護）狀態恢復

發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上閃爍顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

l 參數設置

在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。

內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠  設定	單位	備注
過載保護類	F11	電動機額定電流 （整定電流）	1.0 – 100	20	A	這個參數可以直接長按Sel鍵 設定
	F13	定時限動作時間	0.1 – 60.0	3.0	秒	在F12=0時起作用
欠載保護類	F14	欠載動作點	0 - 80	20	%	電流低于額定電流（F11）的設定百分比時，產生欠載告警
	F15	欠載動作時間	0.1 – 60.0 OFF	OFF	秒	“OFF”表示關閉欠載保護功能，
	F18	啟動時間	0.0 – 60.0	0.0	秒	啟動時用來避過過載預警
缺相和三相不平衡類	F21	三相不平衡動作點	1 – 50	20	%	見“基本工作原理”
	F22	三相不平衡動作時間	0.1 – 60.0 OFF	5.0	秒	缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能
	F23	缺相動作時間	0.1 – 60.0 OFF	2.0	秒
自動恢復類	F51	自動恢復次數	0 – 10 UNL	0	次	F51設為0表示不允許自動恢復; “UNL”表示無限自動恢復 具體設置方法參見工作原理說明
	F52	自動恢復間隔時間	0.1 – 99.9	15.0	分鐘
	F53	重復故障間隔時間	1 - 999	60	分鐘
附加功能類	F61	上電延時	0 – 999	0	秒	通電若干秒后再吸合繼電器，相當于一個時間繼電器功能
	F63	屏幕保護時間	0 – 300	0	秒	無電流時將關閉屏幕，0表示不啟用
	End	退出設置狀態	-

五、 基本工作原理

l 電流檢測

保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。

l 過載保護

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。

l 欠載保護

當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請?jiān)O(shè)置參數F15。

l 啟動延時保護

對于重載啟動，可能會因?yàn)閱?dòng)時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（F18），保護器會在若干秒內暫時屏蔽過載保護。

為了避免在啟動時間內因堵轉而燒毀電動機，可以設置堵轉電流(F16)和堵轉動作時間（F17）。當負載電流超過設定的堵轉電流，并且持續時間達到設定的堵轉動作時間時，接觸器繼電器斷開，切斷電動機電源。例如F18=30，F(xiàn)11=50，F(xiàn)16=3，F(xiàn)17=5時，在電動機啟動的30秒內不進行過載檢測，但是如果電動機通電后，5秒內電流沒有降到150A（50×3）以下，就會觸發啟動延時保護。

啟動延時保護必須在啟動時間（F18）不為0的時候起作用。

l 三相不平衡保護

三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。

l 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。

負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

l 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因?yàn)榕及l(fā)性故障而長時間停機。可以用參數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“5”鍵或斷電)。

如果不需要自動恢復功能，只要將F51設為0。

l 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

外形尺寸

七、接線圖

電動機的三根相線分別穿過A、B、C三個孔

NO為內部繼電器常開點，NC為常閉點，CO為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通。通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當檢測到電動機出現故障時，繼電器釋放，斷開電動機電源。
